En fråga som ibland når supporten är skillnaden mellan de olika utbredda laster som finns i programmet Frame Analysis och när desssa bör användas vid lutande element. Följande gäller:

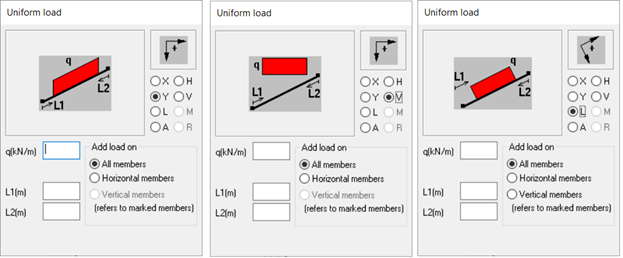

Vertikal utbredd last i programmet Frame Analysis kan definieras som Y-last , V-last och L-last.
Vid grafisk redovisning av lutande element presenteras alla dessa laster på samma sätt.
För ett horisontellt element är dessa tre lasttyper identiska men för lutande element skiljer de sig åt beräkningsmässigt.
Y-last
Y-last är exempelvis egenvikt.
Lasten verkar vertikalt och beräknas med hänsyn till elementets längd. Upplagsreaktion R = 10 * 8.6/2 = 43 kN i det här fallet.

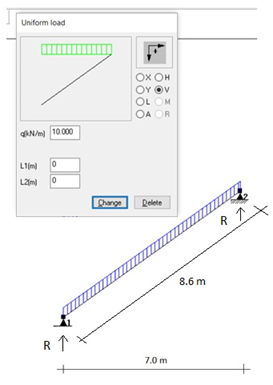

V-last
V-last är exempelvis snölast.
Lasten verkar vertikalt och beräknas med hänsyn till den horisontella längden. Upplagsreaktion R = 10 * 7.0/2 = 35 kN i det här fallet.

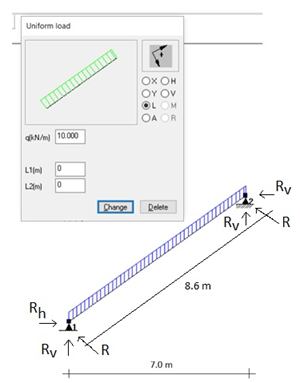

L-last (L=Local)
L-last representerar exempelvis vindlast.
Lasten verkar vinkelrät mot elementet och beräknas med hänsyn till elementets längd. Upplagsreaktion R = 10 * 8.6/2 = 43 kN i det här fallet. Delas i programmet upp i Rv = 35 kN och Rh = 25 kN.
