Skiktindelning vid sättningsberäkningar

Sättningsberäkningar i programmen Settlement, Foundation och Retaining wall utförs enligt en metod som beskrivs i boken Plattgrundläggning utgiven av SGI 1993. Beräkningen bygger på att jorden under plattan delas in i ett antal skikt.



Då jordens egenskaper förändras är det förstås naturligt att ange ett nytt skikt men även då jorden har samma egenskaper utmed ett större djup kan det ibland vara viktigt att göra en indelning för att få tillräcklig noggrannhet i resultatet.

Exempel:

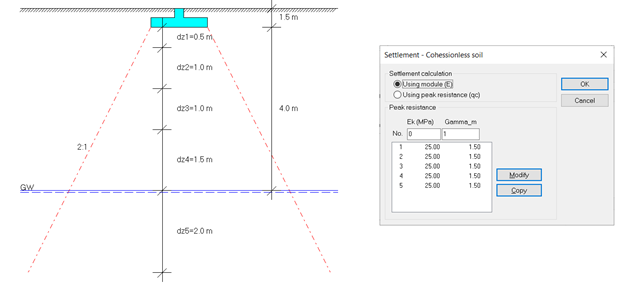

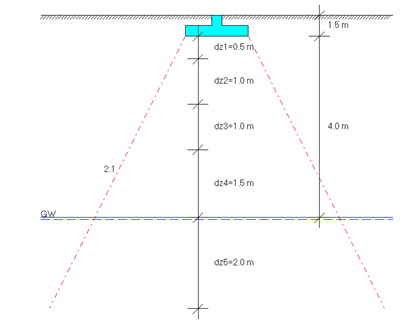

I det här fallet gäller friktionsjord och beräkningen av sättningar utförs med hänsyn till jordens E-modul som har samma värde ner till 6 m djup. Indelning görs i fem skikt enligt ovan. Sättningen blir i det här fallet 34.2 mm.

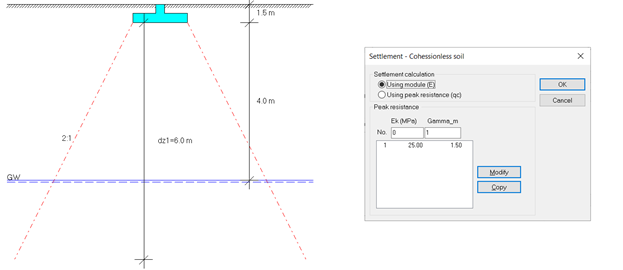

Om istället endast ett skikt anges enligt nedan med i övrigt oförändrad indata händer följande:




Sättningen blir nu endast 19.6 mm alltså en skillnad på 43%. Detta visar att indelningen är för grov i det här fallet. Hur indelningen bör göras i varje enskilt fall är svårt att säga men om man är osäker kan en framkomlig väg vara att pröva några olika indelningar för att se när resultatet stabiliseras.
