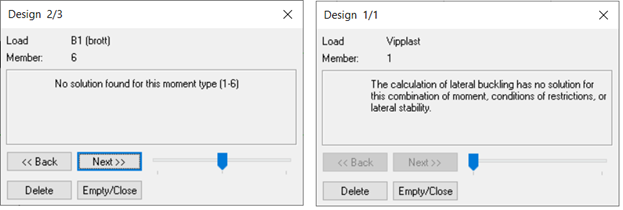

Vid dimensionering av stålkonstruktioner kan det i vissa fall hända att ett eller flera element inte kan dimensioneras och att ett av nedanstående meddelande erhålls:
Det som då hänt är att programmet inte hittar någon lösning för att beräkna det kritiska vippningsmomentet Mcr. Då dessa rutiner utvecklades lades sett stort arbete ner för att hitta så många lösningar som möjligt. En del av dessa kommer exempelvis från nedanstående publikationer:
För vissa ovanliga kombinationer av tvärsnitt, momentfördelningar och upplagsförhållanden finns dock ingen lösning i programmet varvid meddelanden enligt ovan erhålls. Den vanligaste åtgärden är då att titta över de upplagsförhållanden som gäller för elementet ut ur ramens plan såsom visas i exemplen nedan. I båda fallen handlar det om praktiska exempel som rapporterats till vår support.
Exempel 1

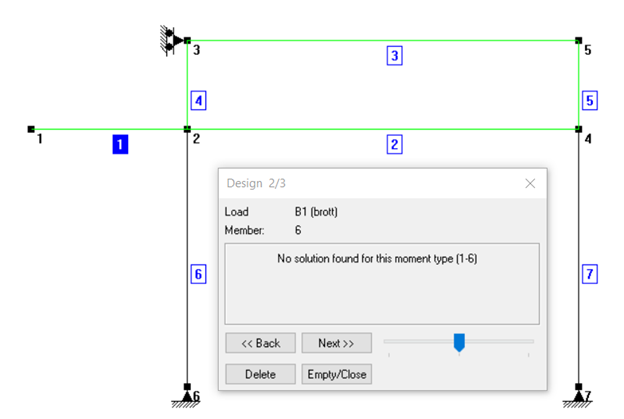

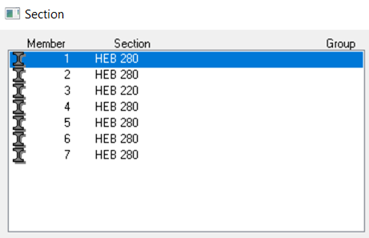

För exemplet ovan kan element 6 och 7 inte dimensioneras. Aktuellt tvärsnitt är HEB280.
Momentfördelningen för element 6 är:

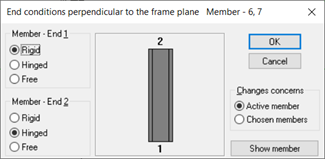

Upplagsförhållanden med hänsyn till knäckning ut ur planet och vippning är fast inspänd vid ena änden och ledad vid den andra.
Genom att ändra detta till ledad – ledad kommer beräkningen att kunna genomföras i de allra flesta fall och så även i detta.

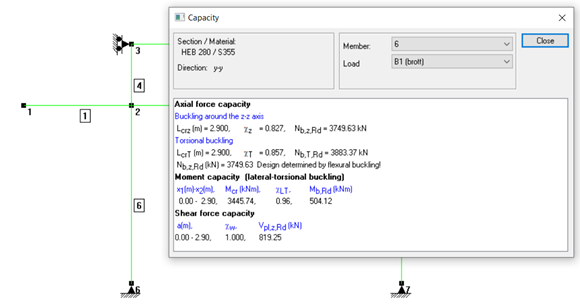

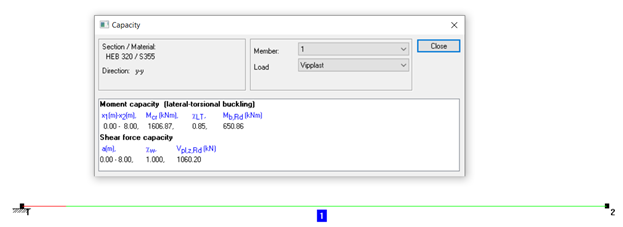

I rutan Capacity framgår att momentkapaciteten för element 6 reduceras med 4% med hänsyn till vippning.
Exempel 2

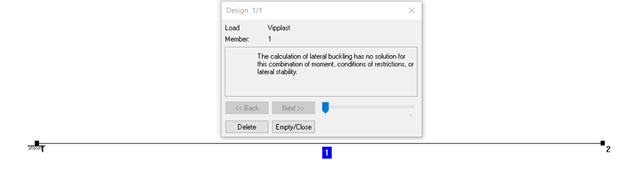

I det här fallet handlar det om en konsolbalk där vippning inte kan beräknas. Upplagsförhållanden ut ur planet är fast inspänd – fri som sig bör för en konsol.

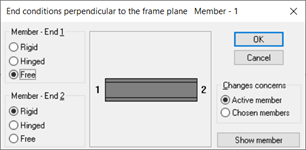

Problemet här är att den ände där stödmomentet verkar har angetts som fri vilket innebär att ingen lösning hittas.

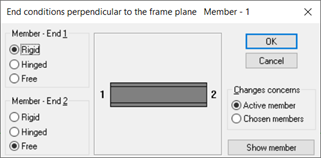

Genom att ändra detta kan beräkningen genomföras.
I detta fall reduceras elementets momentkapacitet med 15% med hänsyn till vippning.
