Surface reinforcement i FEM-Design har sitt eget lokala koordinatsystem (ofta kallat LCS för Local Coordinate System).
Detta system är oberoende av plattans eller väggens lokala koordinataxlar. Armeringens riktning behöver alltså inte alltid följa skalets riktning, utan kan styras separat.

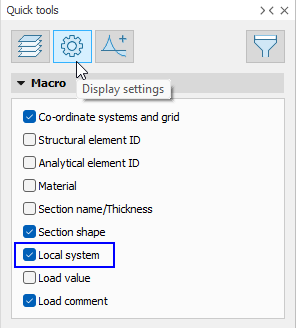

För att slå på/av visningen av lokala koordinatsystem finns följande kryssruta:
Quick tools → Display settings → Macro → Local system
Alternativt, specifikt för skal:
Quick tools → Display settings → Detailed settings → Shells → Graphical options → Display local system
Olika lokala koordinatsystem
Skalets lokala system (för platta/vägg)
Används för analysresultat som snittkrafter under Shell internal forces.
Armeringens lokala system (för ytarmering)
Används för att definiera armeringens huvud- och sekundärriktningar.
Kan ställas in oberoende av skalets lokala system.
Det kan också ställas in separat för varje armeringslager.
Används för dimensioneringsresultat som snittkrafter under Design forces.
Övriga lokala system kan även innefatta kopplingar såsom Edge connections.
Val av armeringsriktning i Calculation parameters
Under:
Concrete → Calculation parameters
väljer du hur armeringens lokala system ska definieras.

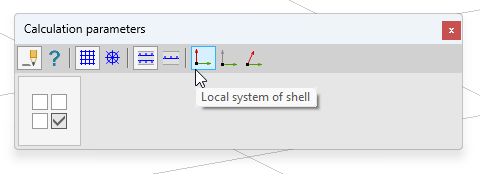

Local system of shell
Armeringen följer skalets lokala axlar.
Passar för regelbundna plattor där analys- och armeringsriktningar sammanfaller.

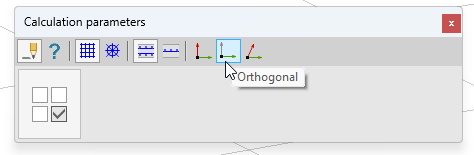

Orthogonal
En huvudriktning anges. Sekundärriktningen skapas automatiskt vinkelrätt mot denna.
Används för vanlig nätarmering.

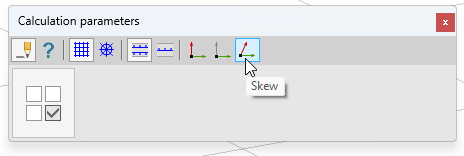

Skew
Både huvud- och sekundärriktning anges fritt.
Används för lösarmering när x’ och y’ inte ska vara vinkelräta varandra.

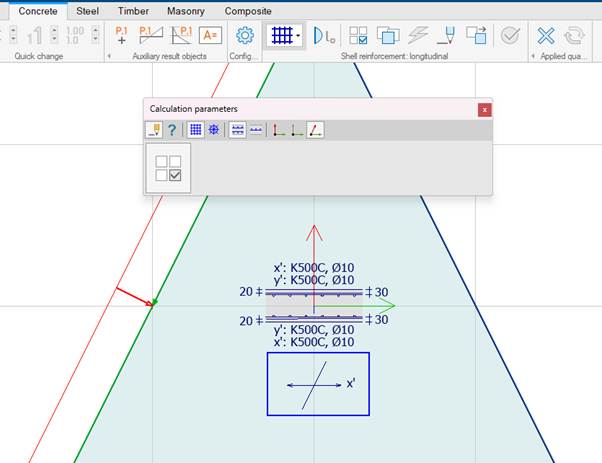

Exempel som visar armeringslagrens riktningar under:
Concrete → Surface reinforcement → Calculation parameters
