Den här artikeln förklarar hur resultattypen Maximum of load combinations och Maximum of load groups fungerar i FEM-Design när du vill studera envelope-resultat för exempelvis snittkrafter. Valet av Simultaneous avgör vilket resultat som visas i den load combination eller load group där det valda extremvärdet uppstår.
Hur fungerar valet Simultaneous?
När du visar resultat från Maximum of load combinations väljer du först vilket resultat som ska styra urvalet, till exempel Mx’+ eller My’-. Valet i fältet Simultaneous bestämmer sedan vilket resultat som ska visas i just den lastkombination där det styrande resultatet når sitt maximum eller minimum.
Det innebär att du kan använda samma urval för att antingen se det resultat som själv når sitt extremvärde, eller ett annat resultat som uppträder samtidigt i samma lastkombination.
Exempel

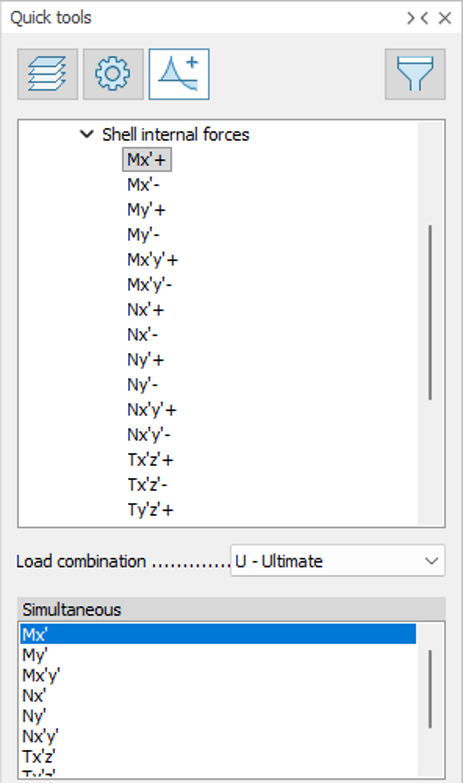

Om du vill se det största positiva värdet av Mx’ väljer du Mx’+ och sätter Simultaneous = Mx’. Då visas envelope för Mx’ i den lastkombination där Mx’ är som störst.
Om du i stället vill se My’ i den lastkombination där Mx’ är som störst, väljer du Mx’+ och sätter Simultaneous = My’. Då visas alltså My’ samtidigt som Mx’ når sitt största positiva värde.
På samma sätt, om du vill se det största positiva värdet av My’, väljer du My’+ och sätter Simultaneous = My’. Om du vill se minimumvärdet, det mest negativa värdet, av My’, väljer du My’- och sätter Simultaneous = My’.
Praktisk tumregel
I de flesta fall väljer du samma resultat i Simultaneous som det resultat du använder för att hitta extremvärdet. Då får du det mest direkta svaret på till exempel frågan: Vilket är det största momentet i x- eller y-riktning?
Om du däremot vill förstå sambandet mellan olika snittkrafter kan du välja ett annat resultat i Simultaneous för att se vilket värde det har i samma lastkombination.
