Ett vanligt förekommande scenario vid FE-modellering är att vilja kunna styra så att en bärverksdel ska kunna ta tryck men inte drag. I FEM-Design finns möjligheten att inkludera icke-linjära beteenden för stöd, kopplingar och Trussobjekt. De analyser där denna icke-linjäritet beaktas är Load combinations, Imperfections och Stability.

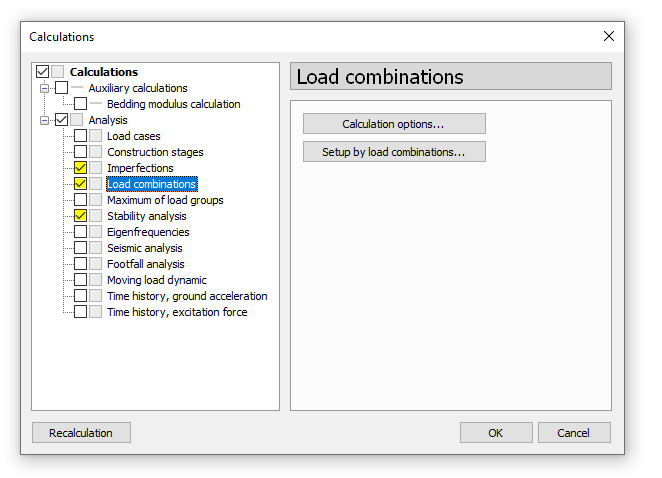

Figur 1. Analystyper som kan beakta icke-linjära effekter
För att aktivera icke-linjära effekter för en aktuell lastkombination kryssas rutan i under “NLE” i Calculations > Analysis > Load combinations > Setup by load combinations.

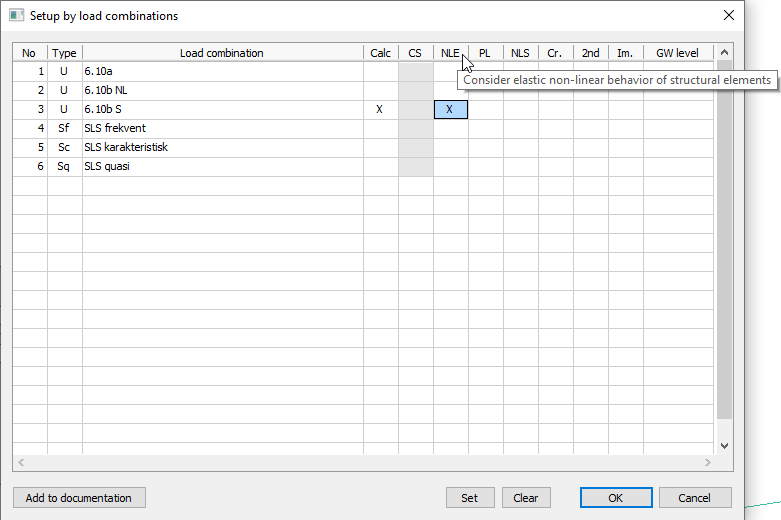

Figur 2. Aktivera icke-linjära effekter i Setup by load combinations
Eftersom dessa ickelinjära randvillkor inte tas hänsyn till i Load cases, måste icke-linjära resultat studeras i resultaten för Load combinations.

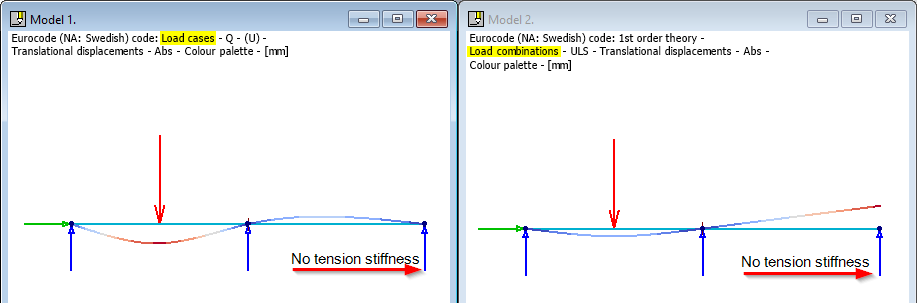

Figur 3. Icke-linjärt stöd som bara kan ta tryck kan studeras i Load combinations men inte Load cases
